Anti inversione
Niente di
più triste che vedere un TX-RX o un montaggio che se ne va in
fumo per colpa di una inversione di polarità .

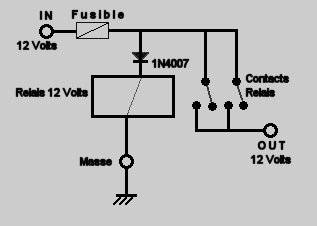

L’Om ne paga le conseguenze, allora ho pensato che questo montaggio
risolvere il problema.
A condizione che all'uscita del relais si metta un connettore polarizzato
femmina dalla parte del relais e un connettore maschio dalla parte montaggio
TRX.
Questo montaggio l'ho fatto per quando mi connetto alla batteria della
macchina per i "Contest"
Ho agginto un diodo LED per segnalare i 12 Volts "Out" e un
buzzer in caso si venisse a intervertirlo, per avvertirmi in caso di
errore all'uscita del relais.
