Schema RS 232 con un MAX 232

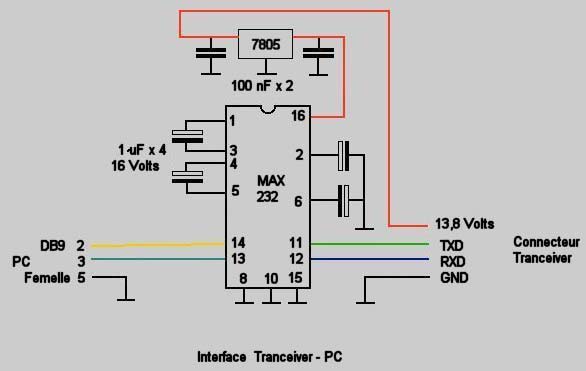

Ecco un'interfaccia (schema)realizzato con un MAX 232 ed alcuni componenti.
Questo schema permette il dialogo con un'emittente ricevitore ed un PC
senza rischi poiché i due sono isolati.
Il dialogo è realizzato via la DB9: COM1 o COM2 questa presa DB9 si trova su un vecchio PC.
Personalmente ho conservato un PC vecchio ben utile per fare della radio e delle bidouille.
I PC più recenti non hanno più queste prese, si trovano soltanto connettori USB benché esistano adattatori USB - DB9, io non hanno fatto nessuna prova e non posso certificare che ciò funzioni.
Dalla parte del radioricevitore, ho collegato via la presa secondaria del mio Yaesu FT 8800 per programmarlo anziché passare per il menu, questo sistema è molto più pratico. Si trova su internet sul software di programmazione.
